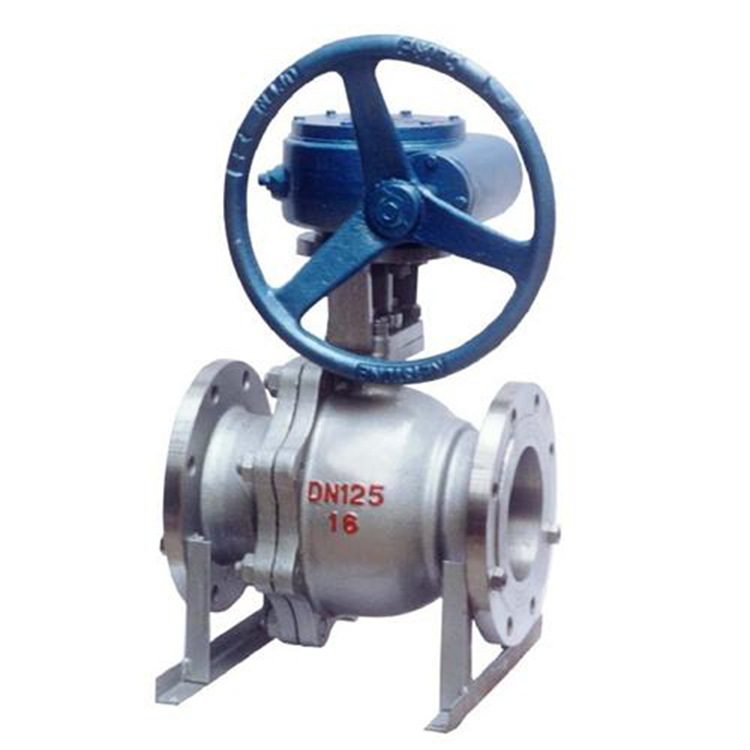

固定式球阀图片
Q347手动固定式球阀
Q647气动固定式球阀

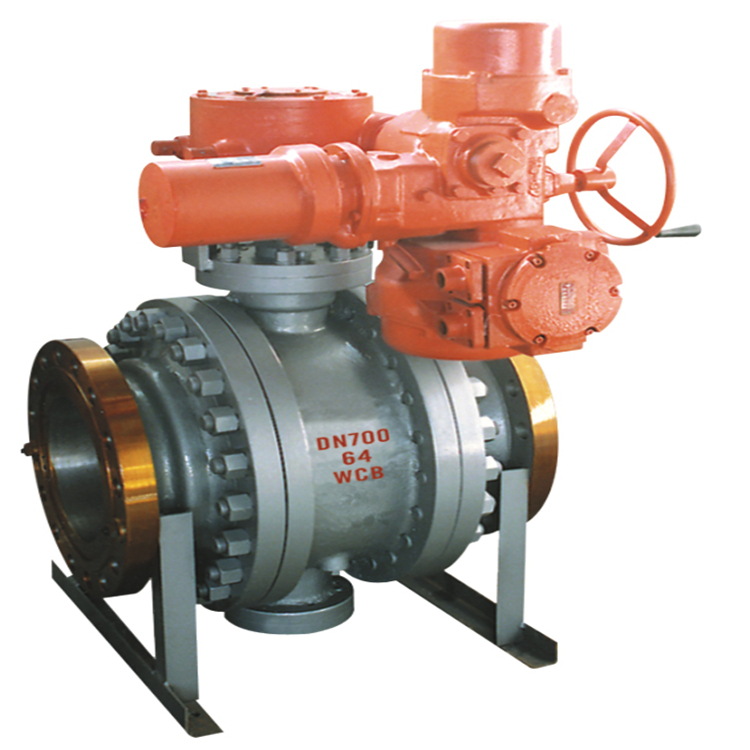

Q947电动固定式球阀
固定式球阀目录 更多
固定式球阀分类
固定式球阀按材质分为WCB碳钢固定式球阀和铸钢固定式球阀及不锈钢固定式球阀。
固定式球阀按驱动方式分为手动固定式球阀、涡轮固定式球阀、气动固定式球阀和电动固定式球阀。
固定式球阀按密封面形式分为软密封固定式球阀和硬密封固定式球阀。
固定式球阀按阀体形式可分为二段式固定式球阀和三段式固定球阀。
固定式球阀概述
【固定式球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

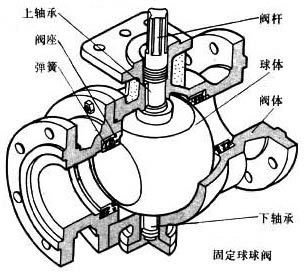

【固定式球阀】是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN25-8001"～32"
固定式球阀特点

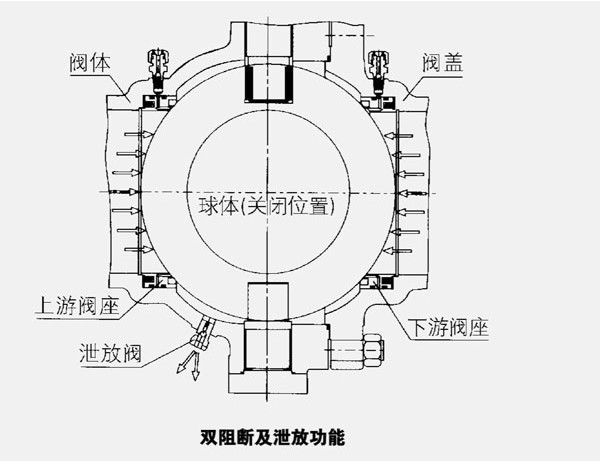

一、双阻断及泄放功能
宣特固定球阀一般采用球前阀座密封结构。固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压。阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

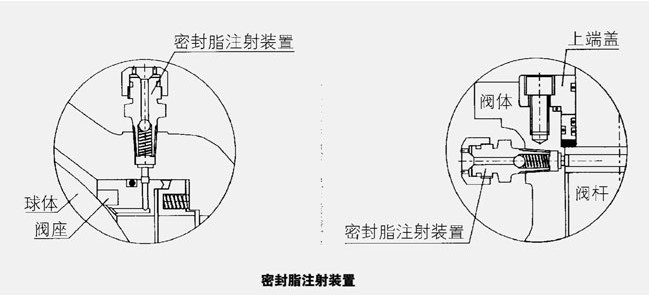

二、密封脂紧急注射装置
根据用户要求，宣特固定球阀可以设置密封脂紧急注射装置，对于DN150(NPS6）以上的固定球阀，在阀杆和阀座上均装有密封脂注射装置，而对于DN125以与的固定球阀，在阀门中腔装有密封脂注射装置。当阀座密封圈或阀杆0型密封圈因意外事故损坏时，可通过密封脂注射装置注射密封脂，以防止介质通过阀座密封圈和阀杆的泄漏。

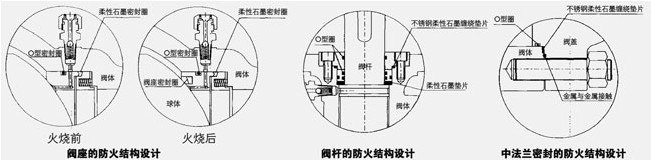

三、防火结构设计
在阀门的使用现场发生火灾时，当聚四氟乙烯、橡胶等非金属材料制作的阀座密封圈、阀杆的0型密封圈以及中法兰0型密封圈在高温下损坏后，宣特固定球阀能够借助于特别设计的金属对金属辅助密封结构或柔，性石墨密封结构，有效地控制阀门的内漏和外漏。对于用户有防火要求的固定球阀，宣特公司的防火结构设计均符合API607, API6FA、BS6755及JB/T6899等标准规范的要求。

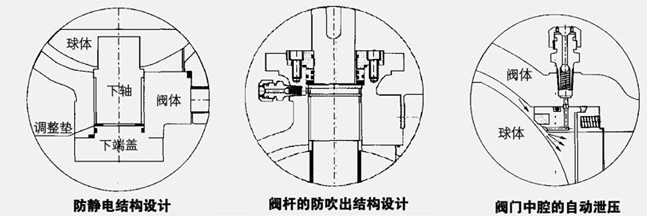

四、防静电结构
固定球阀的球体通过相互间紧密接触的下轴、调整垫、下端盖，与阀体形成静电通道。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。
五、阀杆的防吹出结构设计
阀杆采用防吹出结构设计。下端大上端小的阀杆在上端盖和螺钉的定位下，即使在阀腔异常升压的情况下，也能保证阀杆不会被介质吹出。
六、阀门中腔的自动泄压
当滞留在阀门中腔的液体介质由于温度升高而汽化，导致中腔压力异常升高时，中腔内的介质能够依靠其本身的作用力推动阀座而自动泄压，从而确保阀门的安全。

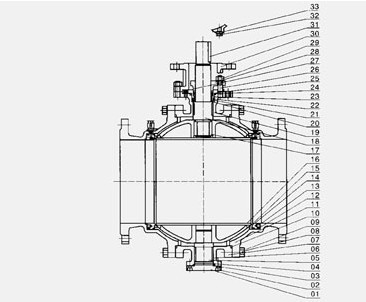

产品部件组成及材质
序号
NO
零件名称
材质
GB
ASTM
1
阀体
WCB
A2116-WCB
2
弹簧
60Si2aMn
AISI 9260
3
密封圈
PTFE
PTFE
4
垫片
PTFE
PTFE
5
排污螺母
25
A105
6
"0"型密封圈
橡胶
橡胶
7
底盖
25
A105
8
螺钉
35
A193-B7
9
固定轴
1Cr13
A276-410
10
滑动轴承
PTFE&
PTFE&
11
球体
1C18Ni9Ti
SS304
12
阀盖
WCB
A216-WCB
13
阀座
25
A105
14
阀杆
1Cr33
A276-410
15
螺柱
35CrMoA
A193-B7
16
螺母
35
A194-2H
17
压套
25
A105
18
填料
PTFE
PTFE
19
支架
WCB
A216-WCB
20
填料压盖
WCB
A2116-WCB
21
键 Key
45
AISI C 1045
执行器参数

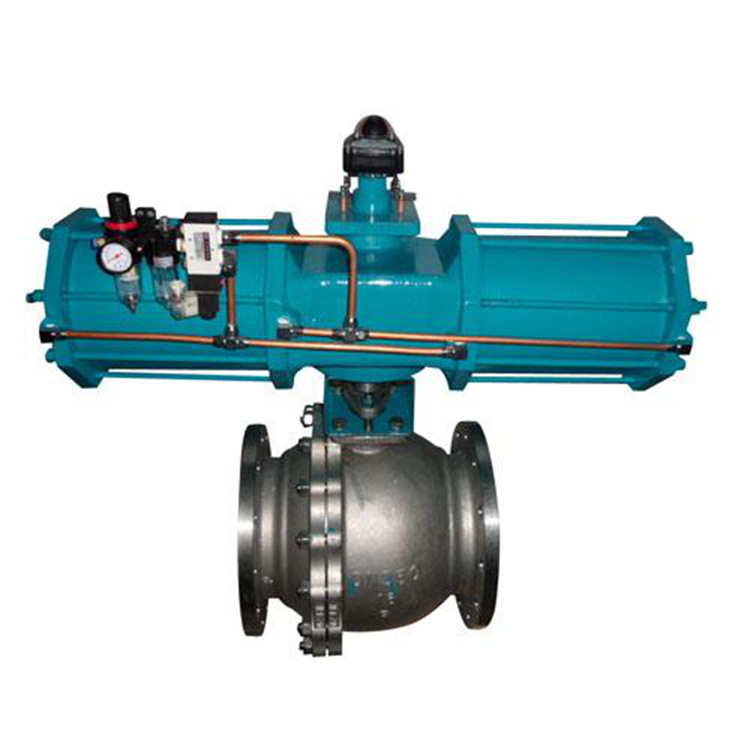

气动球阀是由阀门气动执行器和球阀本体组成。我司采用新型系列GT型、AT型或AW型气动执行器（原则上，DN200以下口径用AT或GT型执行器，DN200以上口径运用AW型气动执行器），气动执行器按功能可分为有双作用式气动执行器和单作用式气动执行器（弹簧复位），按齿轮传动，安全可靠。 大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
执行器可配附件：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
执行器选型，请点击在线工程师！
执行器参数
1.功能强劲:智能型防爆型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等
执行器选型，请点击在线工程师！

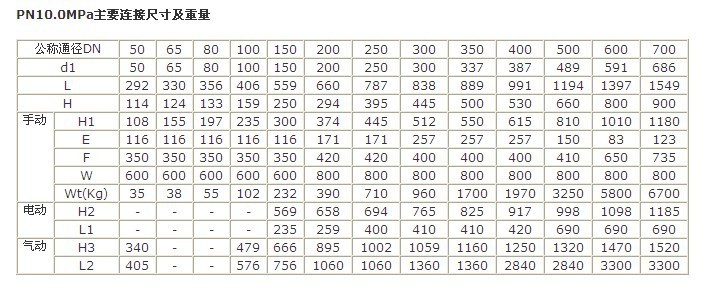

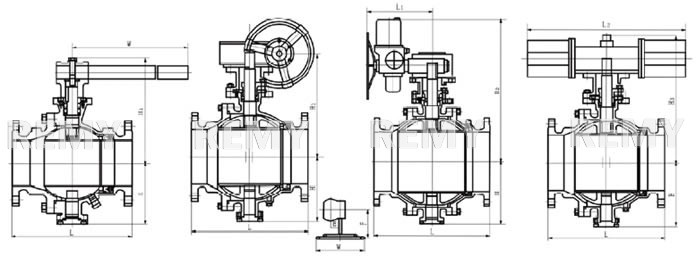

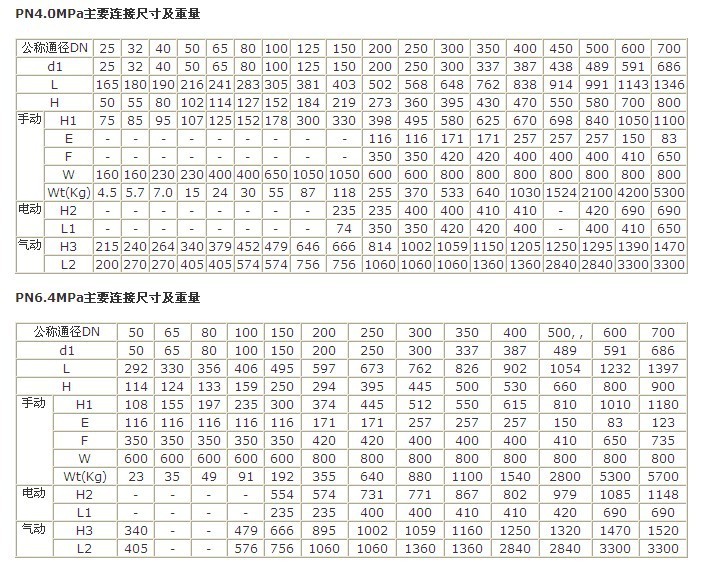

固定式球阀连接尺寸及重量
更精准更详细参数请点击在线工程师！
公司介绍
科控阀门公司司坐落于浙南东部沿海闻名全国的泵阀之乡——温州市永嘉县瓯北镇，与温州市区隔江相望，毗邻国家级风景区楠溪江、雁荡山，气候宜人，四季如春。
公司主导产品有电动球阀、气动球阀、手动球阀、不锈钢球阀、铸钢球阀、三通球阀、硬密封球阀、软密封球阀、法兰球阀、丝扣球阀和螺纹球阀。
主要按中国GB、JB、美API、ANSI、英国BS、德标DIN、日本JIS、JPI标准。体材料采用：碳素钢WCB、WCC、A105；低温钢LCB、LCC、LC6、LC9、CA6NM、LF1、LF2、LF3；高温钢WC6、WC9、C5、CA12、CA15、F11、F22、F5；奥氏体不锈钢CF8、CF8M、CF3、CF3M 、CF8C、F304、F316、F304L、F316L、F347；双相不锈钢4A、5A、F51、F55及其它特殊合金材料等。
阀门口径从DN15~DN1200(1/2″-48″)，工作压力PN1.0Mpa~42.0Mpa(150Lb-2500Lb),工作温度-196℃~570℃，驱动方式有手动，蜗轮传动，电动，气动，电液联动、气液联动等。
服务承诺
我公司产品质保期为自出厂日起质保一年，实行“三包”服务（包退、包换、包修）。 我们承诺：不论是客户使用不当或是产品本身问题，我们工作人员24小时到现场解决问题
1、售前服务：
A、根据客户的特殊要求，技术交流，设计制造产品。
B、为客户进行售前技术问题解答，帮助客户合理化选型。
C、帮助客户培训技术人员。
D、提供新、特、难工程生产技术咨询或拟定合适的生产方案。
2、售中服务
A、信守合同，发货准时。
B、及时保持与客户沟通联系，解决问题。
C、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用，故障排除，调试及维修进行培训和指导。
3、售后服务
A、协助客户拟定施工案
B、指导设备安装调试
C、帮助客户培训操作人员
D、定期回访使用情况
E、 保修配件送货上门
F、 重点工程跟踪服务
固定式球阀订货须知
一、1.【固定式球阀】产品名称与型号
2.【固定式球阀】口径
3.【固定式球阀】是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的【固定式球阀】型号，请按【固定式球阀】型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
